Resim Açıklaması (Figure Legend) Nasıl Yazılır?

Resim açıklaması neden önemlidir?

Makale değerlendirme sürecinde görseller çok dikkat çeker. Ancak görsel ne kadar iyi olursa olsun, açıklaması yetersizse okuyucu neye baktığını tam olarak anlayamayabilir. Bu da hem bilimsel mesajın gücünü azaltır hem de makalenin profesyonel görünümüne zarar verir.

İyi bir figure legend:

• Görseli metinden bağımsız olarak anlaşılır hale getirir.
• Okuyucunun veriyi yanlış yorumlamasını önler.
• Panel, sembol, kısaltma ve ölçülerin ne anlama geldiğini açıklar.
• Hakemlerin ve editörlerin görseli daha hızlı değerlendirmesini sağlar.
• Makalenin genel yazım kalitesini artırır.

Figure legend nedir?

Figure legend, makaledeki bir şekil, grafik, görüntü, mikroskopik kesit, akış şeması veya fotoğrafın altında yer alan açıklayıcı metindir. Amaç, okuyucunun o görseli anlaması için ihtiyaç duyduğu temel bilgiyi sunmaktır.

İyi bir açıklama şunu yapmalıdır:

• Görselin ne gösterdiğini belirtmeli
• Varsa panel yapısını açıklamalı
• Önemli yöntemsel bilgileri vermeli
• Kısaltmaları, işaretleri ve sembolleri tanımlamalı
• Gerekliyse istatistiksel bilgileri içermeli

İyi bir resim açıklamasında neler bulunmalıdır?

Her makalede aynı ayrıntı düzeyi gerekmese de güçlü bir figure legend çoğunlukla aşağıdaki öğeleri içerir:

1. Şekil numarası ve kısa başlık

Açıklama genellikle “Şekil 1.”, “Resim 2.” gibi bir numara ile başlar. Ardından görselin ana mesajını yansıtan kısa bir tanımlama gelir.

Örnek: Şekil 2. Endoskopik üçüncü ventrikülostomi sırasında temel anatomik yapılar.

2. Görselin ne gösterdiği

Okuyucu ilk cümlede görselin içeriğini genel olarak anlamalıdır. Çok uzun olmadan net bilgi verilmelidir.

Örnek: Bu şekil, kontrol ve tedavi gruplarında hücre canlılığındaki değişimi göstermektedir.

3. Panel açıklamaları

Birden fazla alt panel varsa (A, B, C gibi), her panel ayrı ayrı tanımlanmalıdır.

Örnek: (A) Preoperatif MR görüntüsü. (B) Postoperatif erken dönem kontrol MR görüntüsü. (C) Lezyon hacmindeki değişimi gösteren grafik.

4. Yöntem veya deney koşulları

Görselin anlaşılması için gerekli temel deneysel veya teknik ayrıntılar açıklamada verilmelidir. Tam yöntem yazılmaz; yalnızca anlamayı destekleyecek kadar bilgi sunulur.

Örnek: Hücreler 24 saat boyunca 10 µM ilaç ile inkübe edildi.

5. Kısaltmalar, semboller ve işaretler

Açıklamada geçen kısaltmalar ilk kullanımda tanımlanmalıdır. Yıldız işaretleri, oklar, renk kodları veya özel semboller açıklanmalıdır.

Örnek: ETV: Endoskopik üçüncü ventrikülostomi. *: p < 0.05, **: p < 0.01.

6. Ölçek ve büyütme bilgisi

Özellikle mikroskopik görüntüler, radyolojik kesitler ve makroskopik fotoğraflarda ölçek bilgisi önemlidir.

Örnek: Ölçek çubuğu = 50 µm.

7. İstatistiksel bilgi

Grafik ve nicel sonuç içeren görsellerde kullanılan istatistiksel yaklaşım ve verilerin sunum şekli açık olmalıdır.

Örnek: Veriler ortalama ± SS olarak sunulmuştur. Gruplar tek yönlü ANOVA ile karşılaştırılmıştır.

İyi bir figure legend nasıl yazılır?

Açıklama yazarken karmaşık bir dil kullanmak yerine açık, net ve amaç odaklı olmak gerekir. En iyi yaklaşım, açıklamayı sistematik biçimde oluşturmaktır.

1. Ana mesajı belirleyin. Bu görselin okuyucuya vermek istediği temel mesaj nedir? Net değilse açıklama da dağınık olur.
2. Görseli genel olarak tanımlayın. İlk cümlede şeklin genel içeriğini özetleyin.
3. Panel veya alt bölümleri açıklayın. Birden çok bölüm varsa okuyucu sırayla neye baktığını anlayabilmelidir.
4. Gerekli teknik ayrıntıları ekleyin. Yalnızca gerekli olduğu kadar verin; açıklama yöntem bölümü haline gelmemelidir.
5. Kısaltma ve sembolleri tanımlayın. Okuyucunun tahmin etmek zorunda kalmaması gerekir.
6. Son kontrol yapın. Ana metni okumadan yalnızca bu açıklama ile görsel büyük ölçüde anlaşılabiliyor mu?

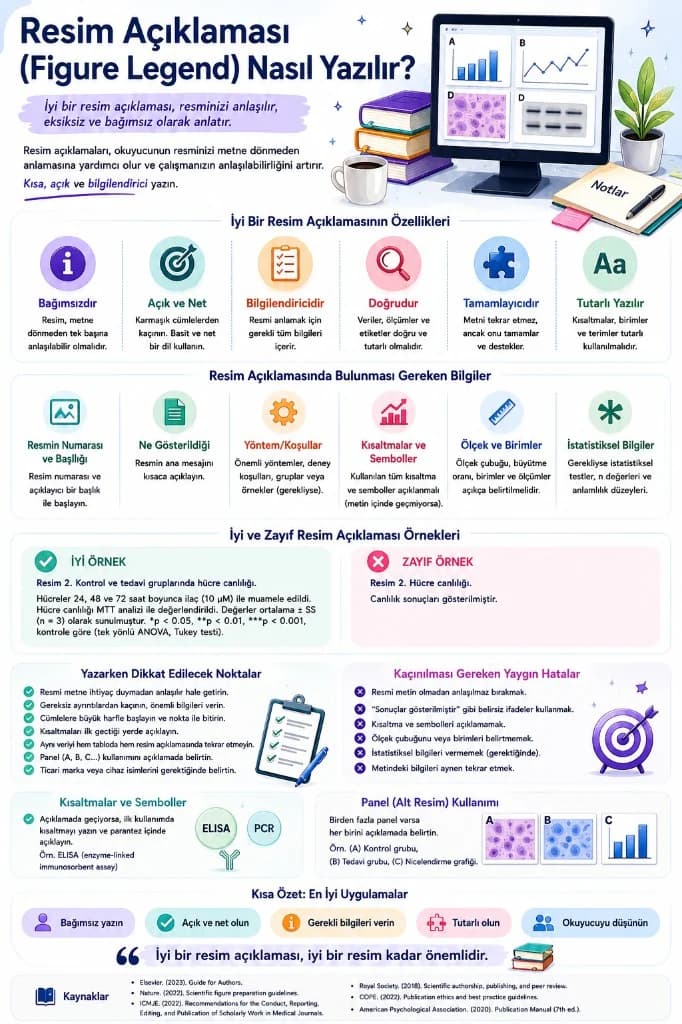

Büyütmek için tıklayın

Güçlü ve zayıf açıklama örnekleri

Zayıf örnek

Şekil 3. Hücre canlılığı sonuçları.

Bu açıklama çok kısadır ve okuyucuya neredeyse hiçbir bağlam sunmaz. Hangi hücreler? Hangi gruplar? Hangi yöntem? Hangi zaman noktası? Bilinmiyor.

Daha güçlü örnek

Şekil 3. Kontrol ve tedavi gruplarında hücre canlılığının karşılaştırılması. Hücreler 24, 48 ve 72 saat boyunca 10 µM ilaç ile muamele edildi. Hücre canlılığı MTT analizi ile değerlendirildi ve sonuçlar ortalama ± SS olarak sunuldu (n = 3). *p < 0.05, **p < 0.01, kontrol grubuna göre.

Bu versiyon çok daha bilgilendiricidir ve görselin daha rahat yorumlanmasını sağlar.

Sık yapılan hatalar

• Çok belirsiz yazmak — “Sonuçlar gösterilmiştir” gibi ifadeler yeterli bilgi vermez.
• Sadece şekil başlığını tekrar etmek — açıklama ek bilgi sunmalıdır.
• Gereksiz ayrıntıya girmek — açıklama yöntem bölümünün yerine geçmez.
• Kısaltmaları açıklamamak — disiplin dışı okuyucular için ciddi sorundur.
• Panel etiketlerini belirtmemek — A, B, C panelleri ayrı açıklanmalıdır.
• İstatistiksel işaretleri tanımlamamak — yıldızlar, hata çubukları, n değerleri belirsiz bırakılmamalıdır.

Yazım için pratik ipuçları

• Açıklamayı çoğu zaman görsel son haline geldikten sonra yazın.
• Kısa ama eksiksiz olun.
• İlk cümlede görselin temel mesajını verin.
• Panel sırasını bozmadan açıklayın.
• Aynı bilgiyi görsel içinde ve açıklamada gereksiz tekrar etmeyin.
• Derginin yazım kurallarını mutlaka kontrol edin.
• Çok teknik kısaltmalar kullanıyorsanız ilk geçtiği yerde tanımlayın.

Gönderim öncesi hızlı kontrol listesi

• Resim açıklaması görseli tek başına anlaşılır kılıyor mu?
• Tüm panel etiketleri açıklandı mı?
• Tüm kısaltmalar ve semboller tanımlandı mı?
• Ölçek çubuğu veya büyütme bilgisi verildi mi?
• İstatistiksel bilgiler gerektiği kadar eklendi mi?
• Açıklama kısa, açık ve akıcı mı?
• Derginin stiline uygun mu?

Sık sorulan sorular

Figure legend ile figure title aynı şey midir?

Hayır. Figure title daha kısa ve başlık niteliğindedir. Figure legend ise görselin altında yer alan daha açıklayıcı metindir.

Figure legend ne kadar uzun olmalı?

Tek bir ideal uzunluk yoktur. Kural şudur: Gerektiği kadar uzun, gereksiz ayrıntıya kaçmayacak kadar kısa olmalıdır.

Her kısaltmayı açıklamak gerekir mi?

Genel kabul görmüş bazı çok yaygın kısaltmalar dışında, açıklamada geçen kısaltmaları tanımlamak iyi bir yaklaşımdır.

İstatistiksel bilgiler legend içinde verilmeli mi?

Görsel bir grafik veya nicel veri içeriyorsa çoğu zaman evet. En azından veri sunum biçimi, n değeri ve anlamlılık işaretleri açıklanmalıdır.

Kısa özet

İyi bir resim açıklaması bilimsel iletişimin küçük ama çok önemli bir parçasıdır.

İyi bir görsel dikkat çeker, iyi bir açıklama ise o görselin doğru anlaşılmasını sağlar.

• Açık olmalıdır
• Kısa ama eksiksiz olmalıdır
• Görseli tek başına anlaşılır hale getirmelidir
• Kısaltma, sembol ve panel bilgilerini açıklamalıdır
• Gerekiyorsa istatistiksel ve teknik detayları içermelidir

Daha geniş makale yapısı için makale nasıl yazılır rehberimize bakın — istatistik raporlaması için istatistik analizi bölümü rehberimizi de inceleyebilirsiniz.
